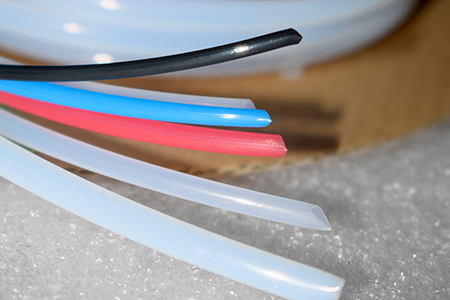

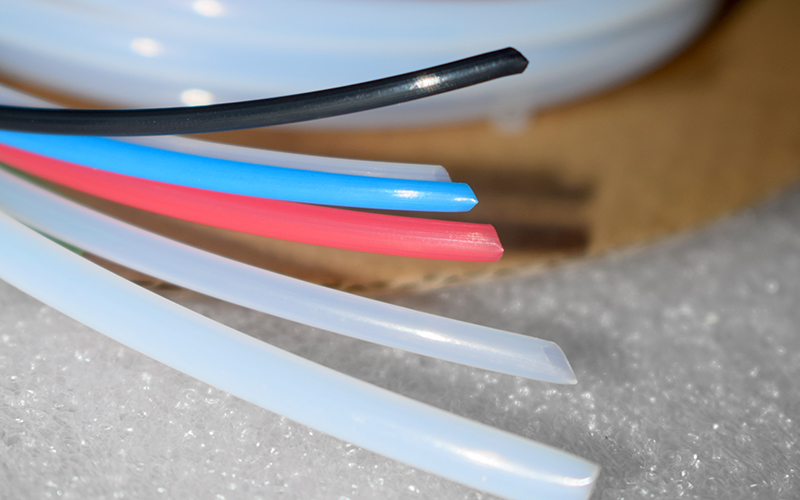

Нетермоусадочные трубки из ПТФЭ

CB-TT(L/T/S)

Нетермоусадочные трубки из ПТФЭ

  • Материал: ПТФЭ
  • Высокотемпературная стойкость
  • Выдерживает высокое напряжение
  • Высокая диэлектрическая прочность
  • Низкий коэффициент трения
Оставить запрос
Приложения
  • Трубки из материала ПТФЭ отличаются высокой термостойкостью (до 260°C), коррозионной стойкостью, высокой изоляцией и прочностью.
  • Они широко используются в таких критически важных отраслях, как электроника, компьютеры, аэрокосмическая, военная и коммуникационная промышленность. К специфическим применениям относятся микротрансформаторы, специальные датчики и искусственные кровеносные сосуды.
Сертификация
  • Наши серии CB-TT (L/S/T) (CB-TT-L, CB-TT-T, CB-TT-S) прошли сертификацию UL (№ сертификата: E180918) и совместимы с системами изоляции UL1446 (система PD GE ORGE CO/RIPLEY RESIN DASH2B-5).
Функции
  • Высокотемпературная стойкость
  • Выдерживает высокое напряжение
  • Высокая диэлектрическая прочность
  • Низкий коэффициент трения
  • Идеальная атмосферостойкость
  • Высокая устойчивость к химическим растворителям
  • Настраиваемый цвет и размер
Категории
Номинальное напряжение Модель Аббревиатура
150V CB-TT-L L
300V CB-TT-T T
600V CB-TT-S S
Технические характеристики
Свойства Метод испытания Характеристики
Удельная плотность ASTMD792 2,13 г/см³ ~2,20 г/см³
Температура плавления (DSC) ASTMD3418 327℃±10℃
Прочность на растяжение ASTMD638 ≥20,7 МПа
Предельное удлинение ASTMD638 ≥200%
Холодный изгиб UL224 -30±1℃/4 часа, без трещин
Тепловое старение UL224 232±1℃/7d
Продольное изменение UL224 200℃/3m ≤±1%
Диэлектрическая прочность (2500 В/60 с) UL224 Без пробоя
Диэлектрическая прочность (2500 В/60 с после старения) UL224 Без пробоя
Объемное удельное сопротивление ASTMD257 ≥1015 Ω-см
Воспламеняемость UL224 VW-1
Размеры
Размер (мм) Внутренний диаметр (мм) Толщина стенки (мм)
S-тип T-тип L-тип
AWG
30 0.30±0.05 0.23±0.05 0.23±0.05 0.15±0.04
28 0.38±0.05
26 0.46±0.05
24 0.56±0.05 0.30±0.06 0.25±0.06
23 0.66±0.05
22 0.71±0.05
21 0.81±0.05 0.40±0.07 0.30±0.06
20 0.86±0.05
19 0.96±0.05
18 1.07±0.05
17 1.19±0.05
16 1.34±0.05
15 1.50±0.05
14 1.68±0.08 0.20±0.05
13 1.93±0.08
12 2.16±0.08
11 2.41±0.08
10 2.69±0.08
9 3.00±0.08 0.50±0.07 0.38±0.07
8 3.38±0.08
7 3.76±0.08
6 4.22±0.08 0.25±0.06
5 4.72±0.10
4 5.28±0.10
3 5.94±0.10
2 6.68±0.10
1 7.46±0.10
0 8.38±0.10
