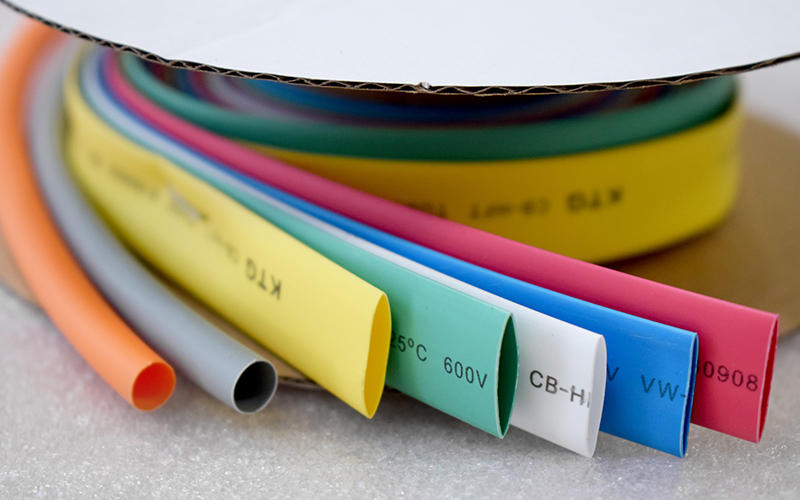

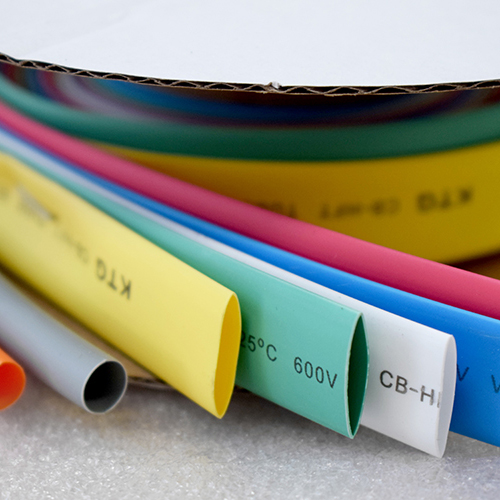

Огнестойкая термоусадочная трубка не содержащая галогенов

CB-HFT

Огнестойкая термоусадочная трубка (не содержащая галогенов)

Одностенные термоусадочные трубки для электроники

Модифицированный полиолефин
Коэффициент усадки: 2:1
Мягкиая и эластичнпч
Не содержит галогенов, мало дыма и соответствует таким стандартам, как RoHS, REACH и SONY
Соответствует требованиям UL224 VW-1 по огнестойкости и сертификации F-mark

Оставить запрос

Приложения

Не содержащие галогенов огнестойкие термоусадочные трубки предназначены для изоляции и защиты электроники.
Широко используются в таких отраслях, как автомобилестроение, метрополитен, строительство и общественные объекты, где задействованы электронные и электронные изделия.

Функции

Мягкий и эластичный
Не содержит галогенов, мало дыма и соответствует таким стандартам, как RoHS, REACH и SONY
Соответствует требованиям UL224 VW-1 по огнестойкости и сертификации F-mark
Сертифицирован по стандарту UL224 (номер сертификата: E180908)
Идеальная изоляция, термостойкость и устойчивость к напряжению

Технические характеристики

Свойства	Метод испытания	Производительность
Время восстановления	UL224	5 мин
Непрерывная рабочая температура	UL224	-40℃~125℃
Продольное изменение	ASTMD2671	-5％~5％
Прочность на растяжение	ASTMD2671	≥10,4 МПа
Предельное удлинение	ASTMD2671	≥200％
Старение в печи с горячим воздухом (158℃/168ч)	-	-
Прочность на разрыв после старения	ASTMD2671	≥7,3 МПа
Предельное удлинение после старения	ASTMD2671	≥100%
Рабочее напряжение	ASTMD876	300В/600В
Объемное сопротивление	UL224	≥1,0×1012 Ω-см
Диэлектрическая прочность (2500 В/60 с)	UL224	Нет пробоя
Коррозия меди (158℃/168 часов)	UL224	Отсутствие коррозии
Тепловой удар	UL224	Без трещин
Холодный изгиб	UL224	Не трескается
Воспламеняемость	UL224	VW-1

Размеры

Термоусадочная трубка 600 В

Размер	При поставке (мм)		После восстановления (мм)
Размер	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
Ø0.8	1.2+0.2/-0.1	0.20±0.05	≤0.45	0.40±0.06
Ø1.0	1.50±0.15	0.20±0.05	≤0.60	0.40±0.06
Ø1.5	2.00±0.15	0.20±0.05	≤0.80	0.40±0.06
Ø2.0	2.50±0.15	0.20±0.05	≤1.00	0.42±0.06
Ø2.5	3.00±0.15	0.22±0.05	≤1.25	0.46±0.08
Ø3.0	3.50±0.15	0.25±0.06	≤1.50	0.48±0.08
Ø3.5	4.00±0.20	0.25±0.06	≤1.75	0.48±0.08
Ø4.0	4.50±0.20	0.25±0.06	≤2.00	0.48±0.08
Ø4.5	5.00±0.20	0.25±0.06	≤2.25	0.54±0.08
Ø5.0	5.50±0.20	0.25±0.06	≤2.50	0.50±0.08
Ø6.0	6.50±0.20	0.25±0.06	≤3.00	0.50±0.08
Ø6.5	7.00±0.20	0.30±0.07	≤3.25	0.58±0.08
Ø7.0	7.70±0.30	0.30±0.08	≤3.50	0.58±0.08
Ø8.0	8.70±0.30	0.36±0.09	≤4.00	0.70±0.10
Ø9.0	9.70±0.30	0.36±0.09	≤4.50	0.72±0.10
Ø10	10.70±0.30	0.36±0.09	≤5.00	0.72±0.10
Ø11	11.70±0.30	0.36±0.09	≤5.50	0.72±0.10
Ø12	12.70±0.30	0.36±0.09	≤6.00	0.72±0.10
Ø14	14.70±0.30	0.36±0.09	≤7.00	0.72±0.10
Ø15	15.70±0.40	0.36±0.09	≤7.50	0.70±0.10
Ø16	16.70±0.40	0.36±0.09	≤8.00	0.70±0.10
Ø18	18.70±0.50	0.40±0.10	≤9.00	0.78±0.10
Ø20	20.70±0.50	0.40±0.10	≤10.0	0.80±0.10
Ø22	22.70±0.60	0.46±0.12	≤11.0	0.86±0.10
Ø28	29.20±0.70	0.46±0.12	≤14.0	0.94±0.15
Ø30	31.00±0.80	0.46±0.12	≤15.0	1.00±0.15
Ø35	36.00±0.80	0.50±0.13	≤17.5	1.00±0.15
Ø36	37.00±1.00	0.50±0.13	≤18.0	1.02±0.15
Ø40	41.00±0.80	0.50±0.13	≤21.0	1.15±0.15
Ø45	46.00±0.80	0.55±0.12	≤22.5	1.15±0.15
Ø50	52.00±1.00	0.55±0.12	≤25.0	1.10±0.15
Ø60	62.00±1.20	0.55±0.14	≤30.0	1.15±0.15
Ø80	82.00±1.20	0.60±0.15	≤40.0	1.25±0.20

Термоусадочная трубка 300 В

Размер	При поставке (мм)		После восстановления (мм)
Размер	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
Ø0.6	0.8+0.2/-0.1	0.13±0.03	≤0.40	0.20±0.06
Ø0.7	0.9+0.2/-0.1	0.13±0.03	≤0.45	0.22±0.06
Ø0.8	1.2+0.2/-0.1	0.13±0.03	≤0.45	0.23±0.06
Ø1.0	1.50±0.15	0.13±0.03	≤0.60	0.25±0.06
Ø1.5	2.00±0.15	0.13±0.03	≤0.80	0.25±0.06
Ø2.0	2.50±0.15	0.15±0.04	≤1.00	0.30±0.06
Ø2.5	3.00±0.15	0.15±0.04	≤1.25	0.30±0.06
Ø3.0	3.50±0.15	0.15±0.04	≤1.50	0.30±0.06
Ø3.5	4.00±0.20	0.15±0.04	≤1.75	0.30±0.06
Ø4.0	4.50±0.20	0.15±0.04	≤2.00	0.30±0.06
Ø4.5	5.00±0.20	0.15±0.04	≤2.25	0.30±0.06
Ø5.0	5.50±0.20	0.15±0.04	≤2.50	0.30±0.06
Ø6.0	6.50±0.20	0.18±0.05	≤3.00	0.36±0.06
Ø6.5	7.00±0.20	0.18±0.05	≤3.25	0.36±0.05
Ø7.0	7.70±0.30	0.18±0.05	≤3.50	0.36±0.05
Ø8.0	8.50±0.30	0.18±0.05	≤4.00	0.36±0.05
Ø9.0	9.50±0.30	0.18±0.05	≤4.50	0.36±0.05
Ø10.0	10.50±0.30	0.18±0.05	≤5.00	0.36±0.05
Ø11.0	11.50±0.30	0.18±0.05	≤5.50	0.36±0.05
Ø12.0	12.50±0.30	0.18±0.05	≤6.00	0.36±0.05
Ø13.0	13.50±0.30	0.18±0.04	≤6.50	0.36±0.06
Ø14.0	14.50±0.30	0.18±0.04	≤7.00	0.36±0.06
Ø15.0	15.50±0.30	0.18±0.04	≤7.50	0.36±0.06
Ø16.0	16.50±0.30	0.20±0.05	≤8.00	0.40±0.06
Ø17.0	17.50±0.30	0.20±0.05	≤8.50	0.40±0.06
Ø18.0	18.60±0.40	0.20±0.05	≤9.00	0.40±0.06
Ø20.0	20.60±0.40	0.20±0.05	≤10.00	0.40±0.06
Ø22.0	22.60±0.40	0.20±0.05	≤11.00	0.40±0.06
Ø25.0	25.70±0.40	0.20±0.05	≤12.50	0.40±0.06
Ø30.0	31.00±0.50	0.23±0.06	≤15.00	0.48±0.08
Ø32.0	32.00+2.00	0.25±0.08	≤16.00	0.48±0.08
Ø40.0	40.00+2.00	0.25±0.08	≤20.00	0.48±0.08
Ø60.0	61.00±2.00	0.30±0.08	≤30.00	0.60±0.10
