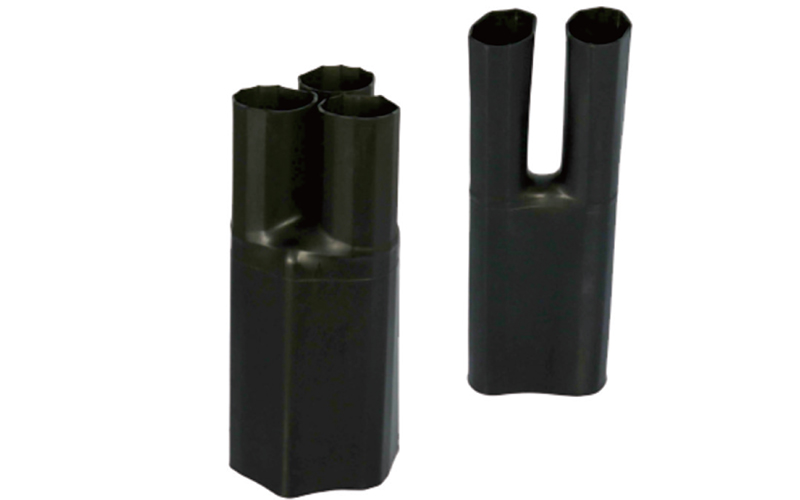

Термоусаживаемая разветвительная муфта

Термоусаживаемые разветвительные муфты, изготовленные из сшитого полиолефинового материала, обеспечивают превосходную герметизацию и защиту при разветвлении многожильных кабелей. Благодаря покрытым клеем концам они обеспечивает надежную и водонепроницаемую герметизацию.

Оставить запрос

Размеры

Продукт	Размер	При поставке (мм)			После восстановления (мм)		Применяемая проволока
Продукт	Размер	Внутренний диаметр корпуса	Внутренний диаметр пальцев	Общая высота	Внутренний диаметр корпуса	Внутренний диаметр пальца	1 кВ
Термоусаживаемая разветвительная муфта на 2 жилы	00#	≥16	≥8	60±3	≤8.5	≤3.5	--
	0#	≥24	≥12	140±5	≥13	≤5	4-6 мм² 10-16 мм²
	1#	≥38	≥20	145±5	≤17	≤7	25-50 мм²
	2#	≥48	≥25	145±5	≤22	≤10	70-120 мм²
	3#	≥60	≥35	140±5	≤25	≤11	150-240 мм²
	4#	≥72	≥40	140±5	--	--	300-400 мм² 500-630 мм²
	5#	≥145	≥70	235±10	≤62	≤27	--

Товар	Размер	При поставке (мм)			После восстановления (мм)		Применяемая проволока
Товар	Размер	Внутренний диаметр корпуса	Внутренний диаметр пальцев	Общая высота	Внутренний диаметр корпуса	Внутренний диаметр пальца	1 кВ	10 кВ	35 кВ
Термоусаживаемая разветвительная муфта на 3 жилы	-2#	≥24	≥11	140±5	≤16	≤5	4-6 мм² 10-16 мм²	/	/
	-1#	≥48	≥18	170±5	≤22	≤7	25-50 мм²	/
	0#	≥60	≥25	175±5	≤28	≤8	70-120 мм²	/	/
	1#	≥70	≥30	210±5	≤36	≤13	150-240 мм²	25-50 мм²	/
	2#	≥87	≥39	220±5	≤46	≤16	300-400 мм²	70-120 мм²	/
	3#	≥110	≥42	230±5	≤54	≤19	500-630 мм²	150-240 мм²	/
	4#	≥125	≥58	240±5	≤64	≤25	/	300-400 мм², 500-630 мм²	25-50 мм² 70-120 мм² 150-240 мм²
	5#	≥140	≥65	240±5	≤64	≤25	/	/	300-400 мм² 500-630 мм²

Продукт	Размер	Как поставляется (мм)			После восстановления (мм)		Применяемая проволока
Продукт	Размер	Внутренний диаметр корпуса	Внутренний диаметр пальцев	Общая высота	Внутренний диаметр корпуса	Внутренний диаметр пальца	1 кВ
Термоусаживаемая разветвительная муфта на 4 жилы	0#	≥38	≥10	125±5	≤18	≤5	4-6 мм² 10-16 мм²
	1#	≥50	≥16	135±5	≤25	≤7	25-50 мм²
	2#	≥70	≥23	185±5	≤32	≤9	70-120 мм²
	3#	≥82	≥30	210±5	≤45	≤13	150-240 мм²
	4#	≥90	≥35	210±5	≤45	≤13	300-400 мм²
	5#	≥109	≥42	240±5	≤54	≤18	500-630 мм²

Продукт	Размер	При поставке (мм)			После восстановления (мм)		Применяемая проволока
Продукт	Размер	Внутренний диаметр корпуса	Внутренний диаметр пальцев	Общая высота	Внутренний диаметр корпуса	Внутренний диаметр пальца	1 кВ
Термоусаживаемая разветвительная муфта на 5 жил	0#	≥42	≥11	130±5	≤20	≤5	4-6 мм² 10-16 мм²
	1#	≥57	≥15	170±5	≤29	≤7	25-50 мм²
	2#	≥70	≥23	170±5	≤38	≤9	70-120 мм²
	3#	≥90	≥30	180±5	≤50	≤13	150-240 мм²
	4#	≥120	≥39	205±5	≤48	≤14	300-400 мм²
