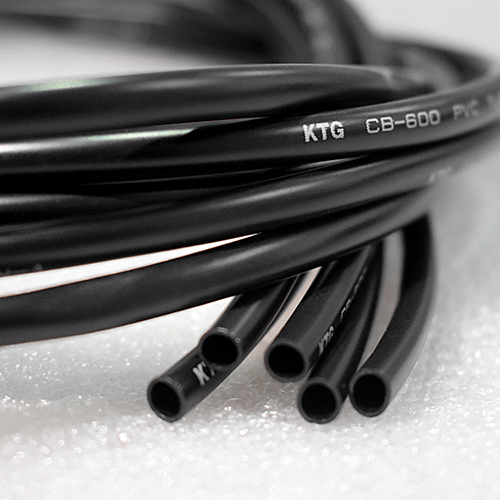

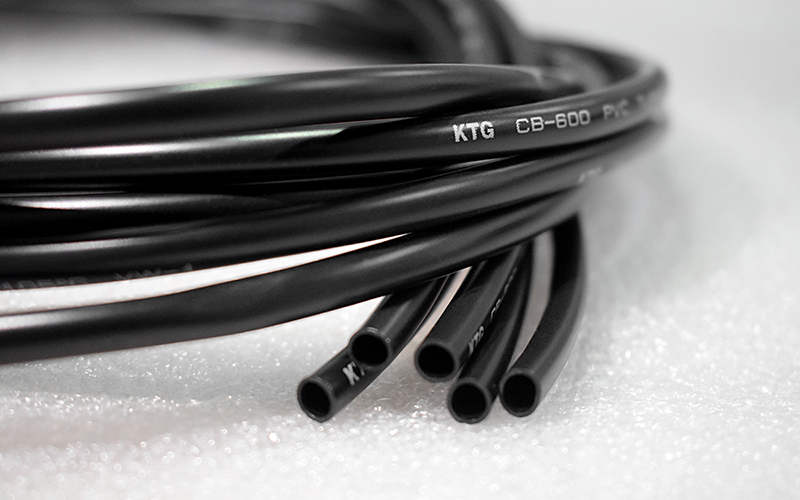

Нетермоусадочная трубка из ПВХ

CB-300/600 (PVC)

Нетермоусадочная трубка из ПВХ

Нетермоусадочные трубки для электроники
  • ПВХ (поливинилхлорид)
  • Гибкие и эластичные
  • Идеальные электронные и физические свойства, устойчивость к коррозии
  • Хорошие огнестойкие характеристики, соответствие стандарту огнестойкости UL224 VW-1 и сертификации F-MARK
Оставить запрос
Приложения
  • Нетермоусадочные трубки из ПВХ находят широкое применение в таких отраслях, как производство электронных компонентов, бытовой техники, автомобилестроение, машиностроение, производство игрушек и спортивного оборудования.
Функции
  • Гибкие и эластичные
  • Идеальные электронные и физические свойства, устойчивость к коррозии
  • Хорошие огнестойкие характеристики, соответствие стандарту UL224 VW-1 по огнестойкости и сертификация F-MARK
Технические характеристики
Свойства Метод испытания Производительность Типичное значение
Рабочая температура - 105℃ 105℃
Продольное изменение ASTMD2671 -5%~5% -3%
Прочность на разрыв ASTMD638 ≥10.4МПа 14,0 МПа
Предельное удлинение ASTMD638 ≥200% 400%
Тепловое старение (136℃/168ч) - - -
Прочность на разрыв после старения ASTMD638 ≥7.3MPa 9,3 МПа
Предельное удлинение после старения ASTMD638 ≥100% 200%
Рабочее напряжение - 300В/600В 300В/600В
Объемное удельное сопротивление ASTMD2671 ≥1,0×1010 Ω-см 3,6×1010 Ω-см
Диэлектрическая прочность (2500 В/60 с) UL224 Без повреждений Нет разрушения
Тепловой удар (180℃±1℃/4ч) UL224 Не капает, не течет, не трескается Подходит под требования
Холодный изгиб (-30℃±1ч) UL224 Без трещин Подходит под требования
Коррозия меди (136℃/168ч) UL224 Без коррозии Без коррозии
Размеры
Размер Внутренний диаметр (мм) Толщина стенок (мм)
300V 600V
5/8 15.9 0.70±0.15 0.70±0.15
9/16 14.3 0.70±0.15 0.70±0.15
1/2 12.7 0.57±0.15 0.57±0.15
7/16 11.1 0.57±0.15 0.57±0.15
3/8 9.53 0.57±0.15 0.57±0.15
5/16 7.92 0.57±0.15 0.57±0.15
0# 8.38 0.45±0.15 0.57±0.15
1# 7.47 0.45±0.15 0.57±0.15
2# 6.68 0.45±0.15 0.57±0.15
3# 5.94 0.45±0.15 0.57±0.15
4# 5.28 0.45±0.15 0.57±0.15
5# 4.72 0.45±0.15 0.57±0.15
6# 4.22 0.45±0.15 0.57±0.15
7# 3.87 0.45±0.15 0.57±0.15
8# 3.38 0.45±0.15 0.57±0.15
9# 3.00 0.45±0.15 0.57±0.15
10# 2.69 0.35±0.10 0.57±0.10
11# 2.41 0.35±0.10 0.57±0.10
12# 2.16 0.35±0.10 0.57±0.10
13# 1.93 0.35±0.10 0.57±0.10
14# 1.68 0.35±0.10 0.57±0.10
15# 1.50 0.35±0.10 0.57±0.10
16# 1.34 0.35±0.10 0.57±0.10
17# 1.19 0.35±0.10 0.57±0.10
18# 1.07 0.35±0.10 0.45±0.10
19# 0.96 0.35±0.10 0.45±0.10
20# 0.86 0.35±0.10 0.45±0.10
21# 0.79 0.35±0.10 0.45±0.10
