Термоусаживаемые полупроводниковые и изоляционные трубки

Термоусаживаемые полупроводниковые/изоляционные трубки

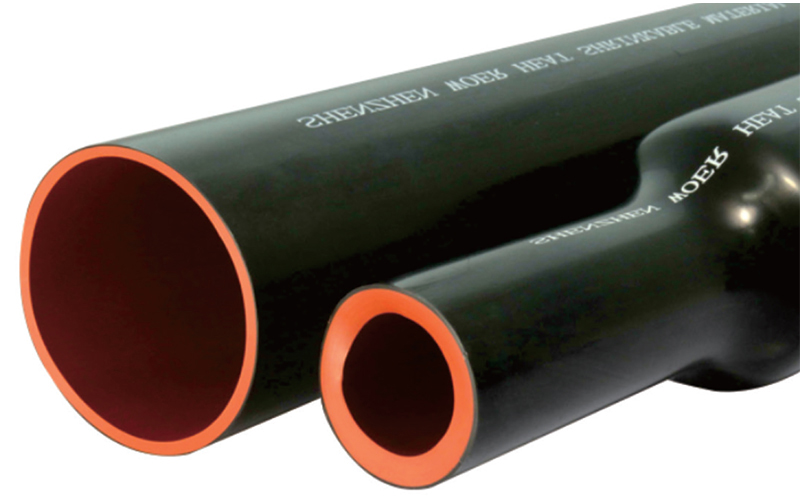

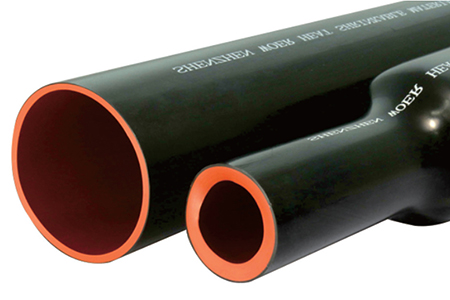

Композитные термоусадочные трубки экструдируются, облучаются и расширяются, образуя двухстенную структуру из проводящих и изоляционных материалов. Красный изоляционный слой гарантирует прочность изоляции, а черный полупроводящий слой восстанавливает электронное экранирование. Подходит для электронных систем до 42 кВ.

Оставить запрос

Размеры

	Как поставляется (мм)		После восстановления (мм)
	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенок
Ø30/12	≥30	2.8±0.3	≤12	5.8±0.3
Ø35/13	≥35	2.5±0.3	≤13	5.8±0.3
Ø45/16	≥45	2.3±0.3	≤16	5.8±0.3
Ø50/16	≥50	2.0±0.3	≤16	5.8±0.3
Ø55/21	≥55	2.2±0.3	≤21	5.8±0.3
Ø60/21	≥60	2.0±0.3	≤21	5.8±0.3
Ø65/26	≥65	2.3±0.3	≤26	5.8±0.3
Ø70/29	≥70	2.9±0.3	≤29	7.2±0.3
Ø75/29	≥75	2.8±0.3	≤29	7.2±0.3
Ø80/29	≥80	2.7±0.3	≤29	7.2±0.3
Ø85/29	≥85	2.7±0.3	≤29	7.2±0.3
Ø90/29	≥88	2.5±0.3	≤29	7.2±0.3
Ø100/38	≥100	2.9±0.3	≤38	7.2±0.3
Ø120/45	≥120	2.9±0.3	≤45	7.2±0.3

Технические характеристики изоляционного слоя

Свойства	Метод испытания	Характеристики
Прочность на разрыв	GB1040	≥12МПа
Предельное удлинение	GB1040	≥400%
Прочность на разрыв после старения (тепловое старение 130℃, 168 часов)	GB7141/130℃, 168 часов	±20％
Предельное удлинение после старения (тепловое старение 130℃, 168 часов)	GB7141/130℃, 168 часов	±20％
Объемное удельное сопротивление	GB1410	≥1013 Ω-см
Диэлектрическая прочность	GB1408	≥25 кВ/мм

Технические данные полупроводящего слоя

Свойства	Метод испытания	Характеристики
Прочность на разрыв	GB1040	≥10МПа
Предельное удлинение	GB1040	≥300%
Прочность на разрыв после старения (тепловое старение 130℃, 168 часов)	GB7141/130℃, 168 часов	±20％
Предельное удлинение после старения (тепловое старение 130℃, 168 часов)	GB7141/130℃, 168 часов	±20％
Объемное удельное сопротивление	GB1410	≤103 Ω-см
