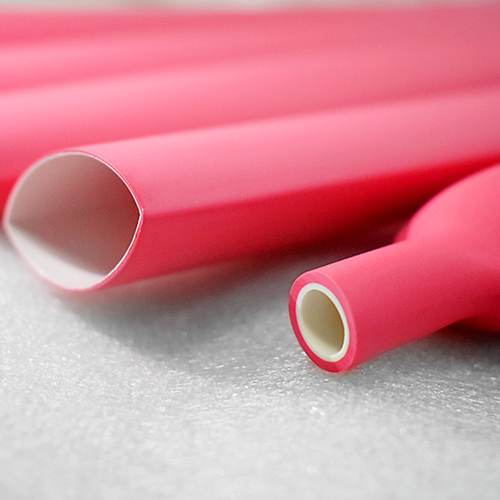

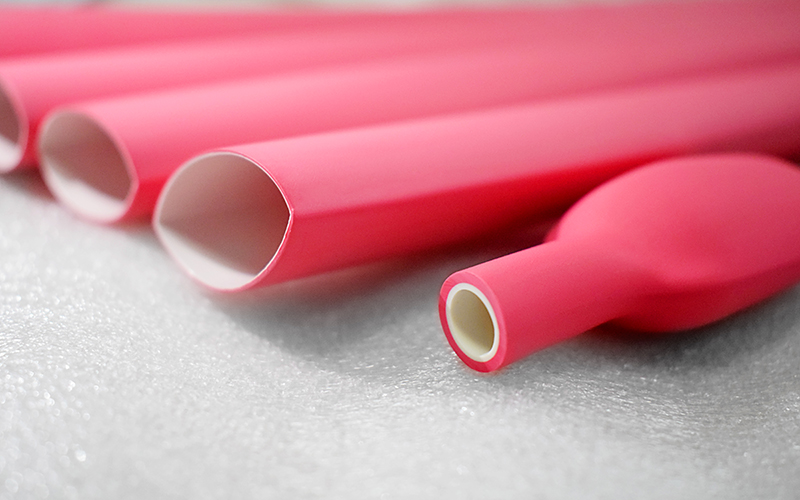

Очень гибкая двустенная термоусадочная трубка

CYG-DWT

Очень гибкая двустенная термоусадочная трубка

Термоусадочная трубка с клейкой подкладкой для автомобильной промышленности
  • Внешняя оболочка: модифицированный полиолефин с поперечными связями.
  • Внутренняя стенка: модифицированный термоплавкий клей.
  • Коэффициенты усадки: 2:1, 3:1, 4:1
  • Очень гибкий с превосходной эластичностью, обеспечивающий несколько вариантов степени усадки.
  • Хорошая огнестойкость, соответствует высокому рейтингу огнестойкости UL224 VW-1.
Оставить запрос
Приложения
  • Очень гибкие термоусадочные трубки с двойными стенками обеспечивают идеальную герметичность и изоляционную защиту для широкого спектра электронных компонентов, включая кабельные соединения, клеммы и многое другое.
  • Трубки доступны с различными коэффициентами усадки для удовлетворения требований защиты изоляции различных форм и размеров.
Функции
  • Коэффициенты усадки: 2:1, 3:1, 4:1
  • Очень гибкая с превосходной эластичностью, обеспечивающая несколько вариантов степени усадки.
  • Хорошая огнестойкость, соответствует высокому рейтингу огнестойкости UL224 VW-1.
  • Идеальные характеристики уплотнения
  • Внутренний клейкий слой обеспечивает адгезию к различным материалам, таким как пластик, резина и металл.
  • Соответствует требованиям AMS-DTL23053/4 класса 1 и 3.
  • Стандартный цвет: черный (цвета по запросу доступны по индивидуальному заказу)
  • Соответствует экологическим стандартам RoHS.
Технические характеристики
Характеристики Метод испытания Производительность Базовый уровень
Температурный рейтинг - 135°С 135°С
Продольное изменение ASTMD2671 -10%~0 -4%
Предел прочности ASTMD638 ≥10,4 МПа 15,0 МПа
Максимальное удлинение ASTMD638 ≥200% 390%
Испытание на тепловое старение - - -
Прочность на разрыв после старения ASTMD638 ≥7,3 МПа 12,3 МПа
Максимальное удлинение после старения ASTMD638 ≥100% 260%
Выдерживаемое напряжение UL224 600В 600В
Объемное сопротивление ASTMD2671 12≥1,0×10 Ом=см ≥1.0×1012 Ω=cm
Диэлектрическая прочность (2500 В/60 с) UL224 Без поломок Без поломок
Тепловой шок (250°C/4 часа, только внешний слой) UL224 Не капает, не течет, не трескается Подходит под требования
Концентричность ASTMD2671 ≥65% 80%
Размеры

Коэффициент усадки: 2:1

Размер В комплектации (мм) После восстановления (мм)
Внутренний диаметр Толщина стен Внутренний диаметр Толщина стен Толщина клейкой подкладки
Ø1,6 1,6+0,3 0,30±0,05 ≤0,8 0,55±0,10 0,25
Ø2,4 2,4+0,4 0,30±0,05 ≤1,2 0,55±0,10 0,25
Ø3,2 3,2+0,4 0,30±0,05 ≤1,6 0,60±0,10 0,30
Ø4,8 4,8+0,5 0,35±0,05 ≤2,4 0,70±0,10 0,35
Ø6,4 6,4+0,5 0,40±0,08 ≤3,2 0,75±0,15 0,40
Ø9,5 9,5+0,5 0,40±0,08 ≤4,8 0,80±0,15 0,40
Ø12,7 12,7+0,3 0,45±0,08 ≤6,4 0,85±0,15 0,40
Ø19,1 19,1+0,4 0,50±0,10 ≤9,5 0,95±0,20 0,45
Ø25,4 25,4+0,5 0,55±0,10 ≤12,7 1,10±0,20 0,50
Ø38,1 38,1+1,0 0,60±0,10 ≤19,0 1,25±0,20 0,50

Коэффициент усадки: 3:1

Размер В комплектации (мм) После восстановления (мм)
Внутренний диаметр Толщина стен Внутренний диаметр Толщина стен Толщина клейкой подкладки
Ø3,2 3,2+0,5 0,45±0,05 ≤1,0 1,00±0,20 0,50
Ø4,7 4,7+0,5 0,50±0,05 ≤1,5 1,10±0,25 0,50
Ø6,4 6,4+0,6 0,50±0,08 ≤2,0 1,20±0,25 0,50
Ø9,5 9,5+0,7 0,55±0,08 ≤3,0 1,35±0,25 0,60
Ø12,7 12,7+0,7 0,70±0,10 ≤4,0 1,75±0,30 0,80
Ø19,1 19,1+0,9 0,75±0,10 ≤6,0 2,00±0,40 0,80
Ø24,0 24,0+0,7 0,85±0,12 ≤8,4 2,35±0,30 1.00
Ø25,4 25,4+1,0 0,85±0,12 ≤8,4 2,30±0,45 1.05
Ø30,0 30,0+1,0 0,90±0,15 ≤10,0 2,40±0,45 1.05
Ø40,0 40,0+1,0 0,95±0,15 ≤13,5 2,55±0,45 1.05

Коэффициент усадки: 4:1

Размер В комплектации (мм) После восстановления (мм)
Внутренний диаметр Толщина стен Внутренний диаметр Толщина стен Толщина клейкой подкладки
Ø4.0 4.0+0.6 0.50±0.08 ≤1.0 1.20±0.25 0.55
Ø8.0 8.0+0.6 0.55±0.08 ≤2.0 1.55±0.25 0.70
Ø8.0 8.0+0.6 0.40±0.08 ≤2.0 1.10±0.25 0.50
Ø12.0 12.0+0.7 0.75±0.10 ≤3.0 2.05±0.30 0.90
Ø12.0 12.0+0.7 0.50±0.10 ≤3.0 1.40±0.25 0.60
Ø16.0 16.0+0.8 0.70±0.10 ≤4.0 2.10±0.30 1.00
Ø16.0 16.0+0.8 0.60±0.10 ≤4.0 1.80±0.30 0.75
Ø24.0 24.0+1.0 0.85±0.12 ≤6.0 2.60±0.40 1.20
Ø24.0 24.0+1.0 0.75±0.12 ≤6.0 2.25±0.45 0.75
Ø32.0 32.0+1.0 0.90±0.15 ≤8.0 2.90±0.45 1.40
Ø32.0 32.0+1.2 0.80±0.15 ≤8.0 2.55±0.45 1.00
