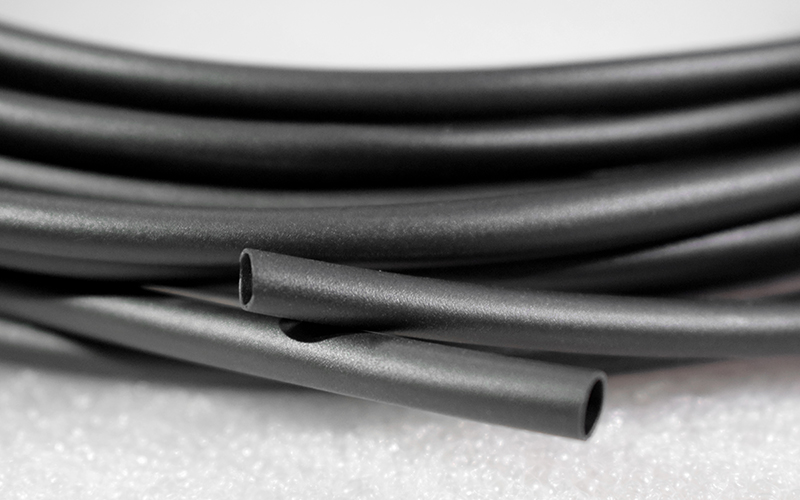

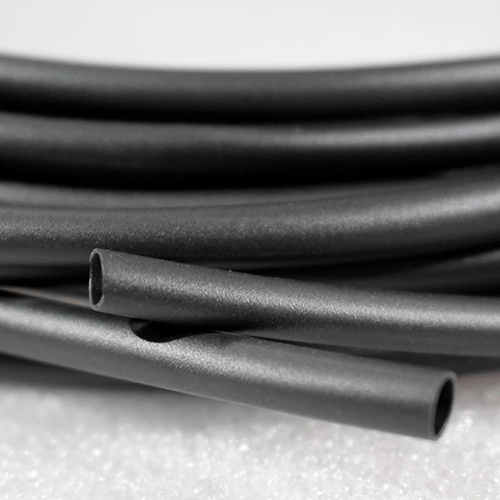

Химически стойкая гибкая термоусадочная трубка

CYG-135F

Химически стойкая гибкая термоусадочная трубка

Одностенные термоусадочные трубки для автомобильной промышленности
  • Сшитый модифицированный полиолефин
  • Коэффициент усадки: 2:1 и 3:1
  • Превосходная гибкость и эластичность
  • Соответствует стандартам огнестойкости UL224 VW-1
  • Превосходные физические, химические и электронные свойства
Оставить запрос
Приложения
  • Гибкие термоусадочные трубки, устойчивые к растворителям, находят широкое применение в отраслях, где защита от растворителей и абразивного износа имеет решающее значение.
  • Они обеспечивают надежную изоляцию жгутов проводов, кабельных клемм и разъемов, подверженных загрязнению растворителями или жестким условиям истирания и разрыва.
Функции
  • Коэффициент усадки: 2:1 и 3:1
  • Превосходная гибкость и эластичность
  • Соответствует стандартам огнестойкости UL224 VW-1
  • Превосходные физические, химические и электронные свойства
  • Стандартный цвет - черный, но мы предлагаем и другие цвета на заказ.
  • Наши трубки экологически безопасны и соответствуют нормам RoHS.
Технические характеристики
Свойства Метод испытания Производительность Базовый уровень
Температурный рейтинг - 135°C 135°C
Продольные изменения ASTMD2671 -10%~0 -4%
Прочность на разрыв ASTMD638 ≥10,4 МПа 15,0 МПа
Предельное удлинение ASTMD638 ≥200% 390%
Испытание на тепловое старение (175℃/168 часов) - - -
Прочность на разрыв после старения ASTMD638 ≥7,3 МПа 12,3 МПа
Предельное удлинение после старения ASTMD638 ≥100% 260%
Выдерживаемое напряжение UL224 600V 600V
Объемное удельное сопротивление ASTMD2671 ≥1.0×1012 Ω-см 4.3×1012 Ω-см
Диэлектрическая прочность (2500 В/60 с) UL224 Нет пробоя Нет пробоя
Тепловой шок (250℃/4ч) UL224 Не капает, не течет, не трескается Подходит под требования
Устойчивость к воздействию масла SAE-AMS-DTL 23053 Подходит под требования Подходит под требования
Концентричность ASTMD2671 ≥70% 85%
Размеры

Коэффициент усадки: 2:1

Размер При поставке (мм) После восстановления (мм)
Внутренний диаметр Толщина стенок Внутренний диаметр Толщина стенок
Ø1.2 1.2+0.5 0.30±0.05 ≤0.6 0.40±0.08
Ø1.6 1.6+0.5 0.30±0.05 ≤0.8 0.45±0.08
Ø2.4 2.4+0.5 0.30±0.05 ≤1.2 0.50±0.08
Ø3.2 3.2+0.5 0.25±0.05 ≤1.6 0.50±0.08
Ø4.8 4.8+0.5 0.27±0.05 ≤2.4 0.52±0.08
Ø6.4 6.4+0.5 0.35±0.08 ≤3.2 0.60±0.08
Ø9.5 9.5+0.5 0.20±0.05 ≤4.8 0.38±0.08
Ø12.7 12.7+0.5 0.20±0.05 ≤6.4 0.38±0.08
Ø19.1 19.1+1.0 0.30±0.06 ≤9.5 0.58±0.10
Ø25.4 25.4+1.0 0.50±0.12 ≤12.7 0.90±0.12
Ø31.8 31.8+1.5 0.55±0.13 ≤15.9 1.00±0.15
Ø38.1 38.1+1.5 0.55±0.13 ≤19.1 1.00±0.15
Ø50.8 50.8+1.5 0.60±0.15 ≤25.4 1.15±0.15
Ø76.2 76.2+2.0 0.65±0.16 ≤38.1 1.25±0.20

Коэффициент усадки: 3:1

Размер При поставке (мм) После восстановления (мм)
Внутренний диаметр Толщина стенок Внутренний диаметр Толщина стенок
Ø1.5 1.5+0.4 0.20±0.05 ≤0.6 0.40±0.10
Ø3.0 3.0+0.4 0.20±0.05 ≤1.0 0.55±0.10
Ø4.5 4.5+0.4 0.20±0.05 ≤1.5 0.55±0.10
Ø6.0 6.0+0.5 0.22±0.05 ≤2.0 0.60±0.15
Ø9.0 9.0+0.5 0.25±0.06 ≤3.0 0.70±0.15
Ø12 12.0+0.7 0.25±0.06 ≤4.0 0.70±0.15
Ø18 18.0+0.8 0.30±0.07 ≤6.0 0.80±0.20
Ø24 24.0+0.8 0.40±0.10 ≤8.0 1.10±0.20
Ø39 39.0+1.20 0.42±0.10 ≤13.0 1.20±0.20
