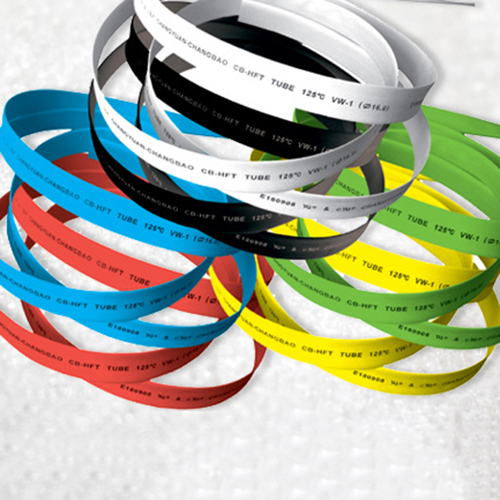

Огнестойкая термоусадочная трубка (не содержащая галогенов), CB-HFT

CB-HFT

Огнестойкая термоусадочная трубка (не содержащая галогенов)

Одностенные термоусадочные трубки для автомобильной промышленности
  • Модифицированный полиолефин
  • Гибкость и эластичность
  • Идеальные огнестойкие характеристики с сертификатом UL.
  • Превосходные физические, химические и электронные свойства.
  • Стандартный цвет: черный. (Другие цвета доступны по запросу)
Оставить запрос
Приложения
  • Термоусадочные трубки, не содержащие галогенов и не воспламеняющиеся, находят широкое применение в таких отраслях, как автомобилестроение, электроника, транспорт, строительство и общественные объекты.
Функции
  • Гибкость и эластичность
  • Идеальные огнестойкие характеристики с сертификатом UL.
  • Превосходные физические, химические и электронные свойства.
  • Стандартный цвет: черный. (Другие цвета доступны по запросу)
  • Соответствует требованиям REACH для обеспечения экологической безопасности.
Технические характеристики
Свойства Метод испытания Производительность
Время усадки UL224 5 мин
Непрерывная рабочая температура ASTMD2671 -40°C-125°C
Продольные изменения ASTMD2671 -5%~5%
Прочность на разрыв ASTMD2671 ≥10,4 МПа
Предельное удлинение ASTMD2671 ≥200%
Испытание на тепловое старение (158℃/168 часов) - -
Прочность на разрыв после старения ASTMD2671 ≥7,3 МПа
Предельное удлинение после старения ASTMD2671 ≥100%
Диэлектрическая прочность ASTMD876 600 В/300 В
Объемное удельное сопротивление UL224 ≥1014 Ω-см
Выдерживаемое напряжение UL224 Нет пробоя
Коррозия меди (158°C/168 ч) UL224 Нет коррозии
Тепловой шок UL224 Без трещин
Холодный изгиб UL224 Без трещин
Воспламеняемость UL224 VW-1

Примечание: Нестандартные опции доступны по запросу.

Размеры

Термоусадочная трубка 600 В

Размер При поставке (мм) После восстановления (мм)
Внутренний диаметр Толщина стенок Внутренний диаметр Толщина стенок
Ø0.8 1.2+0.2/-0.1 0.20±0.05 ≤0.45 0.40±0.06
Ø1.0 1.50±0.15 0.20±0.05 ≤0.60 0.40±0.06
Ø1.5 2.00±0.15 0.20±0.05 ≤0.80 0.40±0.06
Ø2.0 2.50±0.15 0.20±0.05 ≤1.00 0.42±0.06
Ø2.5 3.00±0.15 0.22±0.05 ≤1.25 0.46±0.08
Ø3.0 3.50±0.15 0.25±0.06 ≤1.50 0.48±0.08
Ø3.5 4.00±0.20 0.25±0.06 ≤1.75 0.48±0.08
Ø4.0 4.50±0.20 0.25±0.06 ≤2.00 0.48±0.08
Ø4.5 5.00±0.20 0.25±0.06 ≤2.25 0.54±0.08
Ø5.0 5.50±0.20 0.25±0.06 ≤2.50 0.50±0.08
Ø6.0 6.50±0.20 0.25±0.06 ≤3.00 0.50±0.08
Ø6.5 7.00±0.20 0.30±0.07 ≤3.25 0.58±0.08
Ø7.0 7.70±0.30 0.30±0.08 ≤3.50 0.58±0.08
Ø8.0 8.70±0.30 0.36±0.09 ≤4.00 0.70±0.10
Ø9.0 9.70±0.30 0.36±0.09 ≤4.50 0.72±0.10
Ø10 10.70±0.30 0.36±0.09 ≤5.00 0.72±0.10
Ø11 11.70±0.30 0.36±0.09 ≤5.50 0.72±0.10
Ø12 12.70±0.30 0.36±0.09 ≤6.00 0.72±0.10
Ø14 14.70±0.30 0.36±0.09 ≤7.00 0.72±0.10
Ø15 15.70±0.40 0.36±0.09 ≤7.50 0.70±0.10
Ø16 16.70±0.40 0.36±0.09 ≤8.00 0.70±0.10
Ø18 18.70±0.50 0.40±0.10 ≤9.00 0.78±0.10
Ø20 20.70±0.50 0.40±0.10 ≤10.0 0.80±0.10
Ø22 22.70±0.60 0.46±0.12 ≤11.0 0.86±0.10
Ø28 29.20±0.70 0.46±0.12 ≤14.0 0.94±0.15
Ø30 31.00±0.80 0.46±0.12 ≤15.0 1.00±0.15
Ø35 36.00±0.80 0.50±0.13 ≤17.5 1.00±0.15
Ø36 37.00±1.00 0.50±0.13 ≤18.0 1.02±0.15
Ø40 41.00±0.80 0.50±0.13 ≤21.0 1.15±0.15
Ø45 46.00±0.80 0.55±0.12 ≤22.5 1.15±0.15
Ø50 52.00±1.00 0.55±0.12 ≤25.0 1.10±0.15
Ø60 62.00±1.20 0.55±0.14 ≤30.0 1.15±0.15
Ø80 82.00±1.20 0.60±0.15 ≤40.0 1.25±0.20

Термоусадочная трубка 300 В

Размер При поставке (мм) После восстановления (мм)
Внутренний диаметр Толщина стенок Внутренний диаметр Толщина стенок
Ø0.6 1.2+0.2/-0.1 0.13±0.03 ≤0.40 0.20±0.06
Ø0.7 1.50±0.15 0.13±0.03 ≤0.45 0.22±0.06
Ø0.8 2.00±0.15 0.13±0.03 ≤0.45 0.23±0.06
Ø1.0 2.50±0.15 0.13±0.03 ≤0.60 0.25±0.06
Ø1.5 3.00±0.15 0.13±0.03 ≤0.80 0.25±0.06
Ø2.0 3.50±0.15 0.15±0.04 ≤1.00 0.30±0.06
Ø2.5 4.00±0.20 0.15±0.04 ≤1.25 0.30±0.06
Ø3.0 4.50±0.20 0.15±0.04 ≤1.50 0.30±0.06
Ø3.5 5.00±0.20 0.15±0.04 ≤1.75 0.30±0.06
Ø4.0 5.50±0.20 0.15±0.04 ≤2.00 0.30±0.06
Ø4.5 6.50±0.20 0.15±0.04 ≤2.25 0.30±0.06
Ø5.0 7.00±0.20 0.15±0.04 ≤2.50 0.30±0.06
Ø6.0 7.70±0.30 0.18±0.05 ≤3.00 0.36±0.06
Ø6.5 8.70±0.30 0.18±0.05 ≤3.25 0.36±0.05
Ø7.0 9.70±0.30 0.18±0.05 ≤3.50 0.36±0.05
Ø8.0 10.70±0.30 0.18±0.05 ≤4.00 0.36±0.05
Ø9.0 11.70±0.30 0.18±0.05 ≤4.50 0.36±0.05
Ø10.0 12.70±0.30 0.18±0.05 ≤5.00 0.36±0.05
Ø11.0 14.70±0.30 0.18±0.05 ≤5.50 0.36±0.05
Ø12.0 15.70±0.40 0.18±0.05 ≤6.00 0.36±0.05
Ø13.0 16.70±0.40 0.18±0.04 ≤6.50 0.36±0.06
Ø14.0 18.70±0.50 0.18±0.04 ≤7.00 0.36±0.06
Ø15.0 20.70±0.50 0.18±0.04 ≤7.50 0.36±0.06
Ø16.0 22.70±0.60 0.20±0.05 ≤8.00 0.40±0.06
Ø17.0 29.20±0.70 0.20±0.05 ≤8.50 0.40±0.06
Ø18.0 31.00±0.80 0.20±0.05 ≤9.00 0.40±0.06
Ø20.0 36.00±0.80 0.20±0.05 ≤10.00 0.40±0.06
Ø22.0 37.00±1.00 0.20±0.05 ≤11.00 0.40±0.06
Ø25.0 41.00±0.80 0.20±0.05 ≤12.50 0.40±0.06
Ø30.0 46.00±0.80 0.23±0.06 ≤15.00 0.48±0.08
Ø32.0 52.00±1.00 0.25±0.08 ≤16.00 0.48±0.08
Ø40.0 62.00±1.20 0.25±0.08 ≤20.00 0.48±0.08
Ø60.0 82.00±1.20 0.30±0.08 ≤30.00 0.60±0.10
