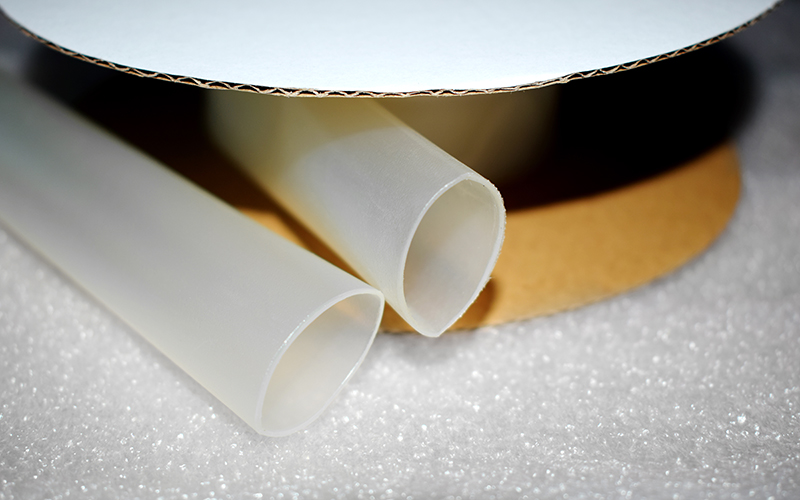

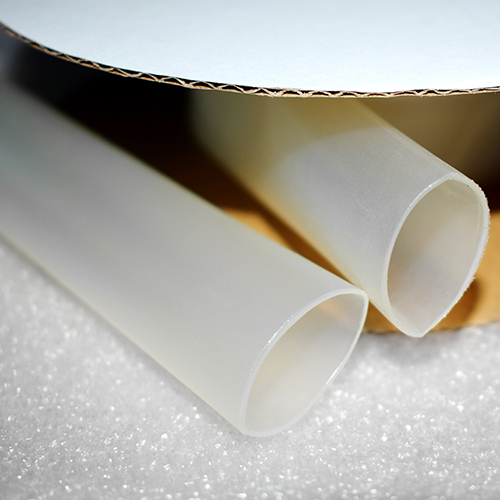

Двустенные термоусадочные трубки (прозрачные)

Двустенная термоусадочная трубка (прозрачная)

Термоусадочная трубка с клеевой прокладкой для электронных применений

Внешняя оболочка: Модифицированный полиолефин>
Внутренняя стенка: Модифицированный термоклей>
Коэффициенты усадки: 2:1, 3:1, 4:1>
Гибкие и легко сгибаемые>
Низкая температура усадки и высокая скорость усадки>
Температура непрерывной работы: от -55°C до 105°C, температура термоусадки: от 80°C до 110°C

Оставить запрос

Приложения

Прозрачные двустенные термоусадочные трубки специально разработаны для удовлетворения таких требований, как низкотемпературная усадка, быстрая усадка и прозрачная гибкость.

Функции

Гибкие и легко сгибаемые>
Низкая температура усадки и высокая скорость усадки>
Прозрачная внешняя оболочка и клейкая подкладка (возможны другие цвета внешней оболочки)>
Температура непрерывной эксплуатации: от -55°C до 105°C, температура усадки: от 80°C до 110°C

Технические характеристики

Свойства	Метод испытания	Производительность	Типичное значение
Прочность на растяжение	UL224	≥10.4MPa	16,1 МПа
Предельное удлинение	UL224	≥200％	529％
Старение в печи с горячим воздухом (158℃±2℃/168ч)	UL224	-	-
Прочность на разрыв после старения	UL224	≥7.4MPa	10,8 МПа
Предельное удлинение после старения	UL224	≥100％	210％
Тепловой шок (200℃±3℃/4ч)	ASTMD745	Не капает, не течет, не трескается	Не капает, не течет, не трескается
Холодный шок (-55℃±2℃/4ч)	ASTMD745	Без трещин	Без трещин
Диэлектрическая прочность	ASTMD2671	≥19,7 кВ/мм	26 кВ/мм
Объемное удельное сопротивление	ASTMD876	≥1,0×1012 Ω-см	3,6×1014 Ω-см

Размеры

Коэффициент усадки: 2: 1

Размер	Внутренний диаметр (мм)		Толщина после восстановления (мм)
Размер	Как поставляется	После восстановления	Общая толщина стенки	Толщина клеевой прокладки
Ø1.6	1.60+0.30	≤0.80	0.55±0.10	0.25±0.03
Ø2.4	2.40+0.40	≤1.20	0.55±0.10	0.25±0.03
Ø3.2	3.20+0.40	≤1.60	0.60±0.10	0.30±0.03
Ø4.8	4.80+0.50	≤2.40	0.70±0.10	0.35±0.03
Ø6.4	6.40+0.50	≤3.20	0.75±0.15	0.40±0.04
Ø9.5	9.50+0.50	≤4.80	0.80±0.15	0.40±0.04
Ø12.7	12.7+0.30	≤6.40	0.85+0.15	0.40±0.04
Ø19.1	19.1+0.40	≤9.50	0.95±0.20	0.45±0.04
Ø25.4	25.4+0.50	≤12.70	1.10±0.20	0.50±0.05
Ø38.1	38.1+1.00	≤19.00	1.25±0.20	0.50±0.05

Коэффициент усадки: 3: 1

Размер	Внутренний диаметр (мм)		Толщина после восстановления (мм)
Размер	Как поставляется	После восстановления	Общая толщина стенки	Толщина клеевой прокладки
Ø3.2	3.20+0.50	≤1.00	1.00±0.15	0.50±0.05
Ø4.7	4.70+0.50	≤1.25	1.10±0.15	0.50±0.05
Ø6.0	6.00+0.60	≤2.00	1.00±0.15	0.50±0.05
Ø6.4	6.40+0.60	≤2.00	1.20±0.15	0.50±0.05
Ø8.0	8.00+0.60	≤2.50	1.35±0.20	0.60±0.05
Ø9.5	9.50+0.70	≤3.00	1.35±0.20	0.60±0.06
Ø12.0	12.0+0.70	≤4.00	1.50±0.20	0.70±0.07
Ø12.7	12.7+0.70	≤4.00	1.75±0.25	0.80±0.08
Ø18.0	18.0+0.90	≤6.00	1.70±0.25	0.80±0.08
Ø19.1	19.10+0.90	≤6.00	2.00±0.30	0.80±0.08
Ø25.4	25.4+1.00	≤8.40	2.30±0.30	1.05±0.10

Коэффициент усадки: 4: 1

Размер	Внутренний диаметр (мм)		Толщина после восстановления (мм)
Размер	Как поставляется	После восстановления	Общая толщина стенки	Толщина клеевой прокладки
Ø4.0	4.00+0.60	≤1.00	1.20±0.20	0.55±0.05
Ø6.0	6.00+0.60	≤1.25	1.30±0.20	0.55±0.05
Ø8.0	8.00+0.60	≤2.00	1.55±0.20	0.70±0.07
Ø8.0	8.00+0.60	≤1.65	1.50±0.20	0.75±0.07
Ø12.0	12.0+0.70	≤3.00	2.05±0.30	0.90±0.09
Ø12.0	12.0+0.70	≤2.40	1.90±0.30	1.00±0.09
Ø16.0	16.0+0.80	≤4.00	2.10±0.30	1.00±0.10
Ø18.0	16.0+0.80	≤4.50	2.40±0.35	1.35±0.13
Ø24.0	24.0+1.00	≤6.00	2.60±0.40	1.20±0.12
Ø32.0	32.0+1.00	≤8.00	2.90±0.45
Ø32.0	32.0+1.00	≤8.00	2.90±0.45	1.40±0.14
