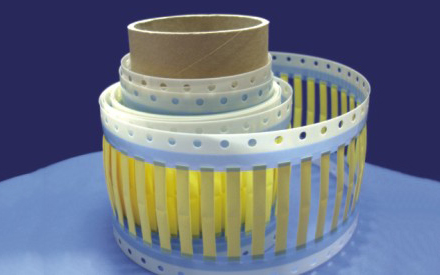

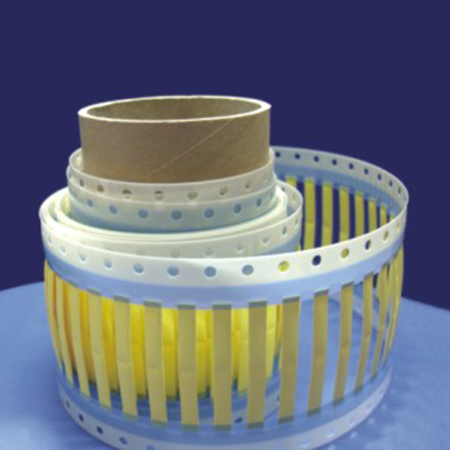

Термоусадочный маркер (безгалогенный)

CYG-MT

Термоусадочный маркер (безгалогенный)

Термоусаживаемый маркер для прокладки проводов и кабелей
  • Материал: Сшитый модифицированный полиолефин
  • Коэффициент усадки: 2:1 / 3:1
  • Соответствует стандартам UL224 и не содержит галогенов
  • Соответствует требованиям SAE-AMS-DTL-23053/5 и MIL-STD-202G в отношении характеристик этикеток
  • Различные варианты упаковки для удовлетворения различных потребностей клиентов
Оставить запрос
Приложения
  • Термоусадочный маркер - идеальное решение для удовлетворения потребностей производителей в высокопроизводительной идентификации кабелей, крепежа и управления оборудованием. Маркер изготовливается из сшитого модифицированного полиолефинового материала, который обеспечивает высокую стойкость к истиранию и огнестойкость.
  • Широко используется для идентификации схем в электронном оборудовании в коммерческом, промышленном, военном, автомобильном и аэрокосмическом секторах.
Функции
  • Соответствует стандартам UL224 и не содержит галогенов
  • Соответствует требованиям SAE-AMS-DTL-23053/5 и MIL-STD-202G в отношении характеристик этикеток
  • Различные варианты упаковки для удовлетворения различных потребностей клиентов
  • Совместимость со стандартными матричными принтерами и термотрансферными принтерами
  • Двусторонняя печать для повышения разборчивости
  • Доступны стандартные цвета: белый и желтый, возможен выбор цвета по заказу
  • Устойчивость к загрязнениям, обеспечивающая долговечность идентификации
Технические характеристики
Свойства Метод испытания Типичное значение
Прочность на растяжение SAE-AMS-DTL-23053 ≥10.3MPA
Предельное удлинение SAE-AMS-DTL-23053 ≥200%
Гибкость при низких температурах (-25±1℃/4ч) SAE-AMS-DTL-23053-4.6.7 -55℃, 4 часа, без растрескивания
Тепловой шок (-250±3℃/4 часа) SAE-AMS-DTL-23053-4.6.8 Не капает, не течет, не трескается
Тепловое старение (175±2℃/168ч) SAE-AMS-DTL-23053-4.6.9 Без растрескивания
Прочность на разрыв после старения (23±2℃) SAE-AMS-DTL-23053-4.6.13＆ASTMD638 ≥6,9 МПа
Предельное удлинение после старения (23±2℃) AE-AMS-DTL-23053-4.6.13＆ASTMD638 ≥100%
Стабильность цвета (23±2℃) SAE-AMS-DTL-23053-4.6.15 Подходит под требования
Диэлектрическая прочность (23±2℃) SAE-AMS-DTL-23053-4.6.13＆ASTMD2671 ≥19,7 кВ/мм
Объемное удельное сопротивление (23±2℃) SAE-AMS-DTL-23053-4.6.13＆ASTMD876, 500VDC,1MIN ≥1014 Ω-см
Воспламеняемость SAE-AMS-DTL-23053-4.6.14＆ASTMD2671＆UL224 VW-1
Сопротивление жидкости AE-AMS-DTL-23053-4.6.11 Нет видимых повреждений
Долговечность печати SAE AS81531 4.6.2 После однонаправленного протирания в течение 50 раз печать хорошо видна
Стойкость к растворителям для печати MIL-STD-202G МЕТОД 215K Изопропиловый спирт (минеральный спирт) 10 растираний (x3) Терпеновый дефлюксер 10 растираний (x3)
Метиловый эфир пропиленгликоля (этаноламин) 10 растираний (x3)
Размеры

Термоусадочный маркер непрерывного формата (коэффициент усадки: 3:1), CYG-MT (3X)

Размер Как поставляется (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Ширина плоской поверхности Общая толщина Внутренний диаметр
Ø2.4 ≥2.4 0.20±0.05 4.9±0.5 0.40±0.10 ≤0.79 30
Ø3.2 ≥3.2 0.20±0.05 6.1±0.5 0.40±0.10 ≤1.07 30
Ø4.8 ≥4.8 0.20±0.05 8.4±0.5 0.40±0.10 ≤1.57 30
Ø6.4 ≥6.4 0.20±0.05 11.2±0.8 0.40±0.10 ≤2.11 30
Ø9.5 ≥9.5 0.20±0.05 16.8±0.8 0.40±0.10 ≤3.18 30
Ø12.7 ≥12.7 0.20±0.05 21.8±1.0 0.40±0.10 ≤4.22 30
Ø19.1 ≥19.1 0.30±0.06 33.4±1.0 0.60±0.15 ≤6.35 30
Ø25.4 ≥25.4 0.30±0.06 42.4±1.5 0.60±0.15 ≤8.46 30
Ø38.1 ≥38.1 0.30±0.06 63.7±1.5 0.60±0.15 ≤12.7 30
Ø50.8 ≥50.8 0.30±0.06 82.2±1.5 0.60±0.15 ≤16.9 30

Термоусадочный маркер непрерывного формата (коэффициент усадки: 2:1), CYG-MT (2X)

Размер   При поставке (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Ширина плоской поверхности Общая толщина Внутренний диаметр
Ø2.4 ≥2.4 0.15±0.05 5.1±0.4 0.30±0.10 ≤1.17 30
Ø3.2 ≥3.2 0.15±0.05 6.7±0.4 0.30±0.10 ≤1.58 30
Ø4.8 ≥4.8 0.15±0.05 9.1±0.5 0.30±0.10 ≤2.36 30
Ø6.4 ≥6.4 0.15±0.05 11.5±0.5 0.30±0.10 ≤3.18 30
Ø9.5 ≥9.5 0.20±0.05 16.5±0.5 0.40±0.10 ≤4.75 30
Ø12.7 ≥12.7 0.20±0.05 21.7±0.5 0.40±0.10 ≤6.35 30
Ø19.1 ≥19.1 0.20±0.05 2.2±0.8 0.40±0.10 ≤9.53 30
Ø25.4 ≥25.4 0.20±0.05 42.0±0.8 0.40±0.10 ≤12.7 30
Ø38.1 ≥38.1 0.20±0.05 62.3±0.8 0.40±0.10 ≤19.05 30
Ø50.8 ≥50.8 0.25±0.05 82.0±0.8 0.50±0.10 ≤25.4 30

Термоусадочный маркер формата Ladder (коэффициент усадки: 3:1), CYG-MT (3X)

Размер   При поставке (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Ширина плоской поверхности Общая толщина Внутренний диаметр
Ø2.4 ≥2.4 0.20±0.05 4.9±0.5 0.40±0.10 ≤0.79 2000
Ø3.2 ≥3.2 0.20±0.05 6.1±0.5 0.40±0.10 ≤1.07 2000
Ø4.8 ≥4.8 0.20±0.05 8.4±0.5 0.40±0.10 ≤1.57 2000
Ø6.4 ≥6.4 0.20±0.05 11.2±0.8 0.40±0.10 ≤2.11 1500
Ø9.5 ≥9.5 0.20±0.05 16.8±0.8 0.40±0.10 ≤3.18 1500
Ø12.7 ≥12.7 0.20±0.05 21.8±1.0 0.40±0.10 ≤4.22 500
Ø19.1 ≥19.1 0.30±0.06 33.4±1.0 0.60±0.15 ≤6.35 500
Ø25.4 ≥25.4 0.30±0.06 42.4±1.5 0.60±0.15 ≤8.46 500
Ø38.1 ≥38.1 0.30±0.06 63.7±1.5 0.60±0.15 ≤12.7 500
Ø50.8 ≥50.8 0.30±0.06 82.2±1.5 0.60±0.15 ≤16.9 250

Термоусадочный маркер формата Ladder (коэффициент усадки: 2:1), CYG-MT (2X)

Размер   После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Ширина плоской поверхности Общая толщина Внутренний диаметр
Ø2.4 ≥2.4 0.15±0.05 5.1±0.4 0.30±0.10 ≤1.17 2000
Ø3.2 ≥3.2 0.15±0.05 6.7±0.4 0.30±0.10 ≤1.58 2000
Ø4.8 ≥4.8 0.15±0.05 9.1±0.5 0.30±0.10 ≤2.36 2000
Ø6.4 ≥6.4 0.15±0.05 11.5±0.5 0.30±0.10 ≤3.18 1500
Ø9.5 ≥9.5 0.20±0.05 16.5±0.5 0.40±0.10 ≤4.75 1500
Ø12.7 ≥12.7 0.20±0.05 21.7±0.5 0.40±0.10 ≤6.35 500
Ø19.1 ≥19.1 0.20±0.05 2.2±0.8 0.40±0.10 ≤9.53 500
Ø25.4 ≥25.4 0.20±0.05 42.0±0.8 0.40±0.10 ≤12.7 500
Ø38.1 ≥38.1 0.20±0.05 62.3±0.8 0.40±0.10 ≤19.05 500
Ø50.8 ≥50.8 0.25±0.05 82.0±0.8 0.50±0.10 ≤25.4 250
