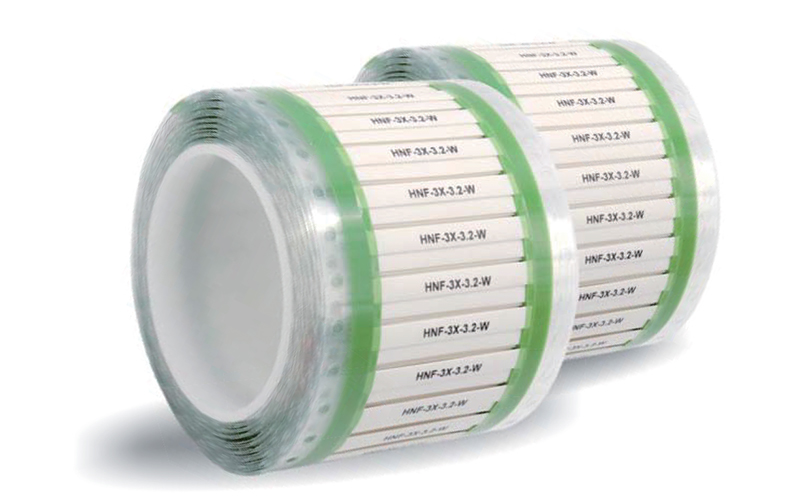

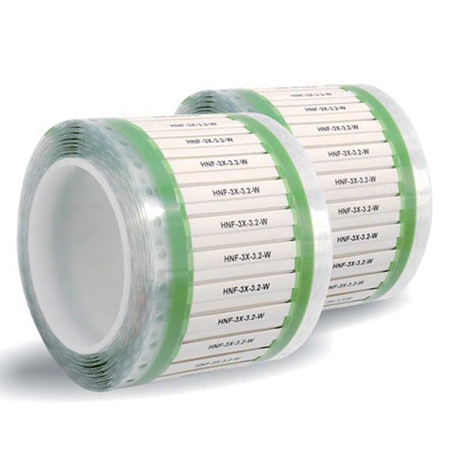

Термоусадочный маркер (с низким содержанием дыма)| KTG

Термоусадочный маркер с низким содержанием дыма и нулевым содержанием галогенов

Термоусаживаемый маркер для прокладки проводов и кабелей

Оставить запрос

Приложения

Термоусадочный маркер для проводов с низким содержанием дыма и нулевым содержанием галогенов специально разработан для удовлетворения особых потребностей в маркировке проводов в системах высокоскоростных железных дорог, метро и городского железнодорожного транспорта.
Обладает превосходной огнестойкостью, низкой плотностью дыма и низкой токсичностью.
Широко используется в железнодорожном транспорте, системах связи и точном приборостроении.

Функции

Коэффициент усадки: 2:1, 3:1
Начальная температура усадки: ≥ +85°C
Температура полной усадки: ≥ +115°C
Рабочая температура: от -55°C до +125°C
Высокая гибкость, легкость и огнестойкость
Соответствует экологическим стандартам RoHS, IEC61249-2-21, EU 2002/72/EC и SS 00259.
Стандартные цвета: желтый, белый (возможны нестандартные цвета)

Стандарты

Рекомендуемый принтер

Рекомендуемая лента

Технические характеристики

Свойства	Метод испытания	Типичное значение
Прочность на растяжение	ISO 37	≥10,3 МПа
Предельное удлинение	ISO 37	≥200％
Тепловое старение (158℃/168ч)	-	-
Прочность на разрыв после старения	ISO188	≥6.9
Предельное удлинение после старения	ISO188	≥100
Воспламеняемость	NF F16-101	I2, F2
Продольное изменение (%)	UL224, 200℃×3мин	2X: -10~+1 3X: -15~+5
Тепловой шок	UL224, 225℃ × 4 часа	Не трескается, не течет
Холодный изгиб	UL224, -55℃×1ч	Нет растрескивания
Водопоглощение	ASTMD570	＞1.0
Диэлектрическая прочность (кВ/мм)	МЭК 60243	≥19.7
Объемное удельное сопротивление	МЭК 60093	≥1014

Размеры

Коэффициент усадки: 2:1

Код заказа	При поставке (мм)			После восстановления (мм)
Код заказа	Внутренний диаметр	Плоская ширина	Толщина стенки (двойная стенка)	Внутренний диаметр	Толщина стенки (одностенная)
HNF-M-2X-1.6-	2.05±0.21	3.70±0.4	0.48±0.10	≤0.80	0.44±0.06
HNF-M-2X-2.4-	2.87±0.23	5.00±0.4	0.49±0.10	≤1.20	0.46±0.06
HNF-M-2X-3.2-	3.69±0.25	6.30±0.4	0.50±0.10	≤1.60	0.58±0.06
HNF-M-2X-4.8-	5.33±0.28	8.9±0.4	0.52±0.10	≤2.40	0.58±0.06
HNF-M-2X-6.4-	6.98±0.31	11.5±0.4	0.54±0.10	≤3.20	0.62±0.06
HNF-M-2X-9.5-	10.28±0.35	16.7±0.5	0.55±0.11	≤4.75	0.63±0.06
HNF-M-2X-12.7-	13.51±0.38	21.8±0.6	0.55±0.11	≤6.35	0.65±0.07
HNF-M-2X-19-	20.11±0.43	32.2±0.6	0.55±0.11	≤9.53	0.68±0.07
HNF-M-2X-25-	26.66±0.47	42.5±0.7	0.58±0.12	≤12.7	0.70±0.07
HNF-M-2X-38-	39.81±0.53	63.2±0.8	0.59±0.12	≤19.1	0.75±0.08
HNF-M-2X-51-	52.97±0.58	83.9±0.9	0.60±0.12	≤25.4	0.75±0.08
HNF-M-2X-76-	79.30±0.66	125.3±1.0	0.73±0.13	≤38.1	0.75±0.09

Коэффициент усадки: 3:1

Код заказа	При поставке (мм)			После восстановления (мм)
Код заказа	Внутренний диаметр	Плоская ширина	Толщина стенки (двойная стенка)	Внутренний диаметр	Толщина стенки (одностенная)
HNF-M-3X-1.6-	2.06±0.21	3.70±0.4	0.50±0.10	≤0.53	0.57±0.06
HNF-M-3X-2.4-	2.88±0.23	5.00±0.4	0.50±0.10	≤0.80	0.61±0.06
HNF-M-3X-3.2-	3.70±0.25	6.30±0.4	0.51±0.10	≤1.06	0.61±0.06
HNF-M-3X-4.8-	5.34±0.28	8.9±0.4	0.51±0.10	≤1.60	0.70±0.06
HNF-M-3X-6.4-	6.99±0.31	11.5±0.4	0.52±0.10	≤2.36	0.75±0.06
HNF-M-3X-9.5-	10.3±0.35	16.7±0.5	0.54±0.11	≤3.20	0.80±0.06
HNF-M-3X-12.7-	13.5±0.38	21.8±0.6	0.54±0.11	≤4.75	0.84±0.07
HNF-M-3X-19-	20.1±0.43	32.2±0.6	0.55±0.11	≤6.35	0.90±0.07
HNF-M-3X-25-	26.7±0.47	42.5±0.7	0.55±0.12	≤8.47	0.90±0.07
HNF-M-3X-38-	39.8±0.53	63.2±0.8	0.56±0.12	≤12.9	0.95±0.08
HNF-M-3X-51-	53.0±0.58	83.9±0.9	0.57±0.12	≤17.2	0.95±0.08
HNF-M-3X-76-	79.3±0.66	125.3±1.0	0.57±0.13	≤25.8	1.03±0.09
