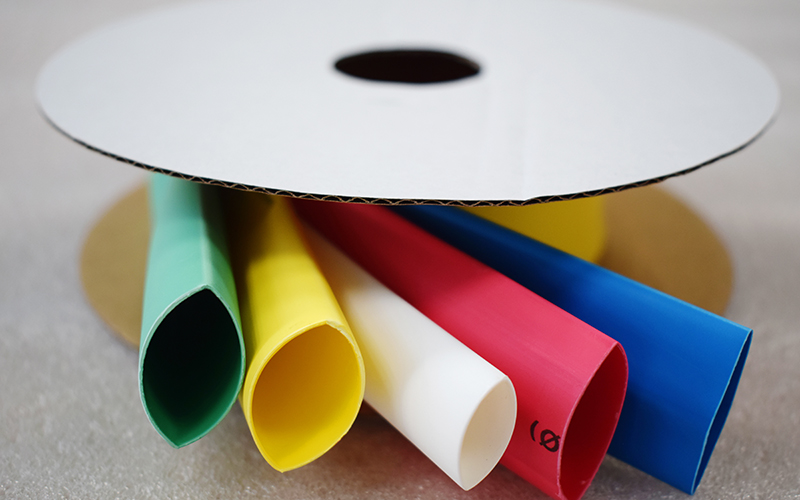

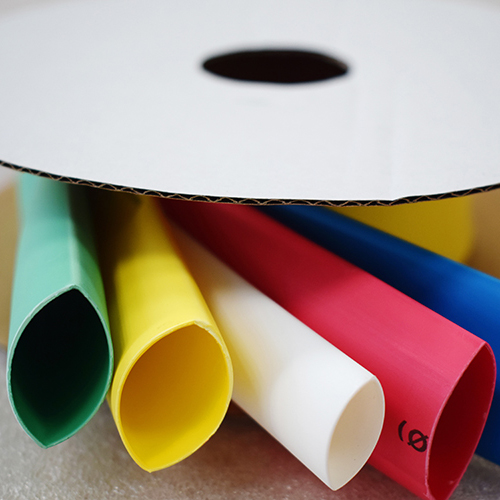

Двустенные термоусадочные трубки

Термоусадочная трубка с клеевой прокладкой для электронных применений

Внешняя оболочка: Модифицированный полиолефин Внутренняя стенка: Модифицированный термоклей Коэффициенты усадки: 2:1, 3:1, 4:1 Температура усадки: 100°C - 120°C Рабочая температура: от -40°C до 125°C

Оставить запрос

Приложения

Двустенные термоусадочные трубки находят широкое применение в таких отраслях, как электроника, автомобилестроение и других, в том числе для гидроизоляции электронных соединений, герметизации стыков проводов, защиты металлических трубопроводов от коррозии, а также для предотвращения ослабления и отсоединения.

Функции

Гибкие, не содержащие галогенов и экологически безопасные Идеальная водо- и влагостойкость Температура усадки: 100°C - 120°C Рабочая температура: от -40°C до 125°C Соответствует стандартам UL224 (Сертификационный номер: E180908)

Технические характеристики

Свойства	Метод испытания	Характеристики
Радиальная усадка	UL224	≥50％
Продольное изменение	UL224	0~10%
Прочность на разрыв	ASTMD2671	≥10,4 МПа
Предельное удлинение	ASTMD2671	≥200％
Старение в печи с горячим воздухом (158℃±2℃/168ч)	-	-
Прочность на разрыв после старения	ASTMD2671	≥7,3 МПа
Предельное удлинение после старения	ASTMD2671	≥100％
Объемное удельное сопротивление	ASTMD876	≥1,0×1014 Ω-см
Диэлектрическая прочность (2500 В/60 с)	ASTMD2671	Не разрушается
Водопоглощение	ASTMD570	≤.1.0%

Размеры

Коэффициент усадки: 2: 1

Размер	При поставке (мм)		После восстановления (мм)
Размер	Минимальный внутренний диаметр	Толщина стенки	Максимальный внутренний диаметр	Толщина стенок	Толщина клеевой прокладки
Ø1.2	1.2	0.30	0.6	0.45±0.12	0.20
Ø1.6	1.6	0.30	0.8	0.45±0.12	0.20
Ø2.4	2.4	0.35	1.2	0.55±0.12	0.30
Ø3.2	3.2	0.40	1.6	0.60±0.15	0.30
Ø4.8	4.8	0.40	2.4	0.75±0.15	0.35
Ø6.4	6.4	0.40	3.2	0.75±0.15	0.35
Ø9.5	9.5	0.40	4.8	0.80±0.20	0.35
Ø12.7	12.7	0.40	6.4	0.80±0.20	0.35
Ø19.1	19.1	0.50	9.5	0.95±0.28	0.40
Ø25.4	25.4	0.50	12.7	1.15±0.28	0.45
Ø38.1	38.1	0.65	79.0	1.25±0.41	0.45
Ø50.8	50.8	0.73	25.4	1.40±0.41	0.50

Коэффициент усадки: 3: 1

Размер	При поставке (мм)		После восстановления (мм)
Размер	Минимальный внутренний диаметр	Толщина стенки	Максимальный внутренний диаметр	Толщина стенок	Толщина клеевой прокладки
Ø3.2	3.2	0.40	1	0.85±0.25	0.35
Ø4.7	4.7	0.40	1.5	1.05±0.25	0.45
Ø6.4	6.4	0.45	2	1.10±0.25	0.45
Ø9.5	9.5	0.60	3	1.45±0.25	0.45
Ø12.7	12.7	0.60	4	1.50±0.35	0.45
Ø19.1	19.1	0.75	6	2.00±0.45	0.65
Ø25.4	25.4	0.75	8.4	2.00±0.55	0.65
Ø30	30	0.80	10	2.20±0.55	0.75
Ø40	40	0.85	13.7	2.50±0.55	1.00

Коэффициент усадки: 4: 1

Размер	При поставке (мм)		После восстановления (мм)
Размер	Минимальный внутренний диаметр	Толщина стенки	Максимальный внутренний диаметр	Толщина стенок	Толщина клеевой прокладки
Ø4	4	0.40	1	1.00±0.28	0.50
Ø8	8	0.40	2	1.10±0.28	0.50
Ø12	12	0.50	3	1.40±0.28	0.61
Ø16	16	0.60	4	1.78±0.28	0.76
Ø24	24	0.75	6	2.25±0.55	0.76
Ø32	32	0.80	8	2.54±0.55	1.02
