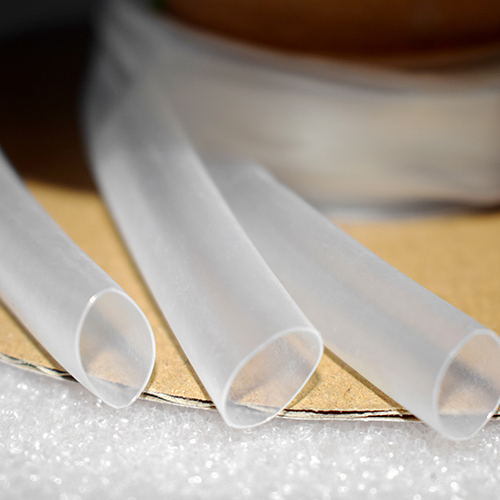

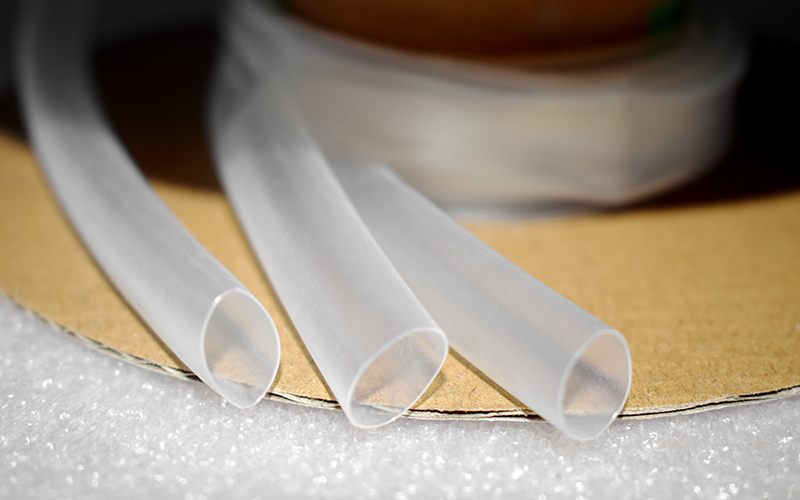

Термоусадочные трубки (устойчивые к растворителям и химикатам)

CB-301

Термоусадочные трубки, устойчивые к растворителям и химикатам

Одностенные термоусадочные трубки для электроники

Модифицированный полиолефин
Коэффициент усадки: 2:1
Высокая устойчивость к растворителям, кислотам, щелочам и маслам
Глянцевая отделка с полужесткой структурой и превосходными изоляционными характеристиками
Не содержат галогенов и соответствует экологическим стандартам, таким как RoHS, REACH и SONY.

Оставить запрос

Приложения

Широко используются в таких отраслях, как электроника, автомобилестроение и аэрокосмическая промышленность, в том числе в автомобильных топливопроводах, трубках конденсаторов холодильников и т.д.

Функции

Высокая устойчивость к растворителям, кислотам, щелочам и маслам
Глянцевая отделка с полужесткой структурой и превосходными изоляционными характеристиками
Не содержат галогенов и соответствует экологическим стандартам, таким как RoHS, REACH и SONY.

Технические характеристики

Свойства	Метод испытания	Производительность	Типичное значение
Температура термоусадки	UL224	120℃	120℃
Непрерывная рабочая температура	UL224	-55℃~105℃	-55℃~105℃
Осевая усадка	ASTMD2671	-5~5％	-3％
Радиальная усадка	ASTMD2671	≥50％	55％
Прочность на разрыв	ASTMD638	≥10.4MPa	14,1 МПа
Предельное удлинение	ASTMD638	≥200％	400％
Старение в печи с горячим воздухом (135℃±2℃/168ч)	-	-	-
Прочность на разрыв после старения	ASTMD638	≥7,3МПа	10,1 МПа
Предельное удлинение после старения	ASTMD638	≥100％	200%
Рабочее напряжение	UL224	300В/600В	300В/600В
Объемное удельное сопротивление	ASTMD876	≥1,0×1012 Ω-см	2,3×1014 Ω-см
Диэлектрическая прочность (2500 В/60 с)	UL224	Без пробоя	Нет распада
Тепловой удар (180℃±3℃/4ч)	UL224	Не капает, не течет, не трескается	Не капает, не течет, не трескается
Концентричность	ASTMD2671	≥70%	85%

Размеры

Термоусадочная трубка 600 В

Размер	При поставке (мм)		После восстановления (мм)
Размер	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
Ø0.7	1.0+0.2/-0.1	0.18±0.05	≤0.40	0.32±0.08
Ø0.8	1.2+0.2/-0.1	0.18±0.05	≤0.45	0.34±0.08
Ø1.0	1.5+0.2/-0.1	0.18±0.05	≤0.60	0.36±0.08
Ø1.5	2.1+0.2/-0.1	0.18±0.05	≤0.80	0.36±0.08
Ø2.0	2.5+0.2/-0.1	0.20±0.05	≤1.00	0.42±0.08
Ø2.5	3.0+0.2/-0.1	0.22±0.05	≤1.25	0.46±0.08
Ø3.0	3.5+0.2/-0.1	0.22±0.05	≤1.50	0.46±0.08
Ø3.5	4.0+0.2/-0.1	0.22±0.05	≤1.75	0.46±0.08
Ø4.0	4.6+0.2/-0.1	0.23±0.05	≤2.00	0.46±0.08
Ø4.5	5.0+0.2/-0.1	0.25±0.05	≤2.25	0.46±0.08
Ø5.0	5.5+0.2/-0.1	0.25±0.05	≤2.50	0.50±0.08
Ø5.5	6.0+0.2/-0.1	0.25±0.05	≤2.75	0.50±0.08
Ø6.0	6.5+0.2/-0.1	0.25±0.05	≤3.00	0.55±0.10
Ø6.5	6.9+0.2/-0.1	0.25±0.05	≤3.25	0.55±0.10
Ø7.0	7.5+0.2/-0.1	0.25±0.05	≤3.50	0.55±0.10
Ø8.0	8.5+0.2/-0.1	0.28±0.06	≤4.00	0.58±0.10
Ø9.0	9.5+0.2/-0.1	0.28±0.06	≤4.50	0.58±0.10
Ø10.0	10.5+0.3/-0.1	0.28±0.06	≤5.00	0.58±0.10
Ø11.0	11.5+0.3/-0.1	0.28±0.06	≤5.50	0.58±0.10
Ø12.0	12.5+0.3/-0.1	0.28±0.06	≤6.00	0.58±0.10
Ø13.0	13.5+0.3/-0.1	0.28±0.06	≤6.50	0.58±0.10
Ø14.0	14.5+0.3/-0.1	0.28±0.06	≤7.00	0.58±0.10
Ø15.0	15.5+0.3/-0.1	0.28±0.06	≤7.50	0.58±0.10
Ø16.0	16.5+0.3/-0.1	0.28±0.06	≤8.00	0.58±0.10
Ø17.0	17.5+0.3/-0.1	0.28±0.06	≤8.50	0.58±0.10
Ø18.0	18.5+0.3/-0.1	0.32±0.08	≤9.00	0.68±0.10
Ø20.0	20.6+0.5/-0.2	0.32±0.08	≤10.00	0.68±0.10
Ø22.0	22.6+0.7/-0.2	0.35±0.08	≤11.00	0.72±0.12
Ø25.0	25.6+0.7/-0.2	0.40±0.10	≤12.50	0.78±0.12
Ø28.0	28.6+0.7/-0.2	0.40±0.10	≤14.00	0.78±0.12
Ø30.0	30.6+0.7/-0.2	0.40±0.10	≤15.00	0.82±0.12
Ø35.0	35.6+0.7/-0.2	0.45±0.10	≤17.50	0.92±0.12
Ø40.0	41.0±0.5	0.50±0.12	≤20.0	1.00±0.15
Ø45.0	46.0±0.5	0.50±0.12	≤22.5	1.00±0.15
Ø50.0	51.0±0.5	0.55±0.15	≤25.0	1.10±0.15
Ø55.0	55.0±1.0	0.55±0.15	≤27.5	1.10±0.15
Ø60.0	60.5±1.0	0.60±0.15	≤30.0	1.25±0.20
Ø70.0	71.0±1.0	0.60±0.15	≤35.0	1.25±0.20
Ø80.0	81.0±1.0	0.60±0.15	≤40.0	1.25±0.20
Ø90.0	91.0±1.0	0.60±0.15	≤45.0	1.25±0.20
Ø100.0	101.0±1.0	0.60±0.15	≤50.0	1.25±0.20
