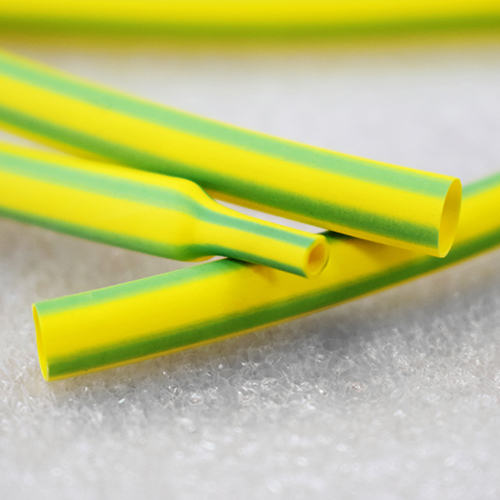

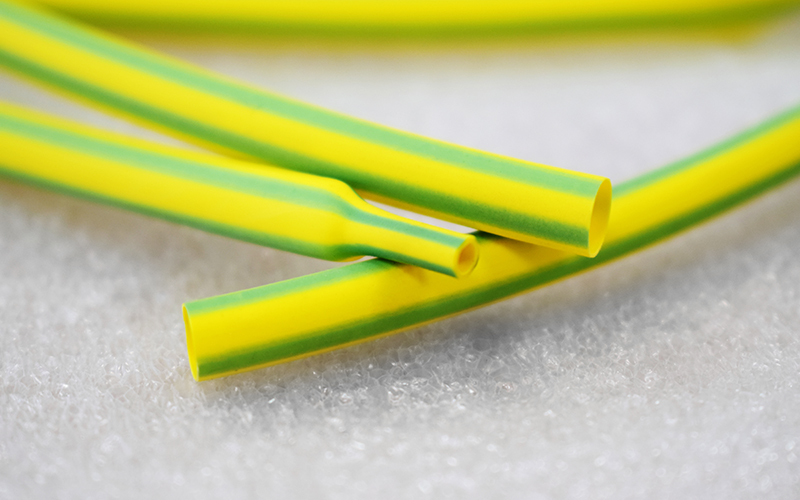

Термоусадочная трубка с жёлтыми и зелёными полосками

CB-HFT (YG)

Термоусадочная трубка с жёлтыми и зелёными полосками

Одностенные термоусадочные трубки для электроники
  • Модифицированный полиолефин
  • Коэффициент усадки: 2:1
  • Гибкая и эластичная
  • Степень огнестойкости UL224 VW-1 и сертификат F-mark
  • Сертифицировано по стандарту UL224 (номер сертификата: E180908)
Оставить запрос
Приложения
  • Наши термоусадочные трубки с желтыми и зелеными полосами обычно используются для идентификации проводов.
Функции
  • Гибкая и эластичная
  • Не содержит галогенов и дыма, соответствует экологическим стандартам, таким как RoHS, REACH и SONY
  • UL224 VW-1 рейтинг огнестойкости и сертификация F-марки
  • Сертифицирована по стандарту UL224 (номер сертификата: E180908)
  • Превосходная изоляция, термостойкость и способность выдерживать напряжение
Технические характеристики
Свойства Метод испытания Характеристики
Температура усадки UL224 125℃
Продольное изменение ASTMD2671 -5％~5％
Прочность на растяжение ASTMD638 ≥10,4 МПа
Предельное удлинение ASTMD638 ≥200％
Старение в печи с горячим воздухом (158℃±2℃/168ч) - -
Прочность на разрыв после старения ASTMD638 ≥7,3 МПа
Предельное удлинение после старения ASTMD638 ≥100%
Рабочее напряжение UL224 300В/600В
Объемное удельное сопротивление ASTMD2671 ≥1.0×1012Ω=cm
Диэлектрическая прочность (2500 В/60 с) UL224 Без разрушения
Тепловой удар UL224 Не капает, не течет, не трескается
Концентричность ASTMD2671 ≥70%
Размеры

Термоусадочная трубка 300 В

Размер Как поставляется (мм) После восстановления (мм)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
Ø0.6 0.8+0.2/-0.1 0.15±0.05 ≤0.35 0.25±0.06
Ø0.7 0.9+0.2/-0.1 0.13±0.05 ≤0.40 0.25±0.06
Ø0.8 1.2+0.2/-0.1 0.13±0.05 ≤0.45 0.25±0.06
Ø1.0~Ø1.3 1.3+0.2/-0.1 0.13±0.05 ≤0.60 0.25±0.06
Ø1.0~Ø1.6 1.6+0.2/-0.1 0.13±0.05 ≤0.60 0.25±0.06
Ø1.5 2.0+0.2/-0.1 0.13±0.05 ≤0.80 0.25±0.06
Ø2.0 2.5+0.2/-0.1 0.13±0.05 ≤1.00 0.25±0.06
Ø2.5 3.0+0.2/-0.1 0.13±0.05 ≤1.25 0.28±0.06
Ø3.0 3.5+0.2/-0.1 0.13±0.05 ≤1.50 0.30±0.06
Ø3.5 4.0+0.2/-0.1 0.15±0.05 ≤1.75 0.30±0.06
Ø4.0 4.5+0.2/-0.1 0.15±0.05 ≤2.00 0.30±0.06
Ø4.5 5.0+0.2/-0.1 0.15±0.05 ≤2.25 0.30±0.06
Ø5.0 5.5+0.2/-0.1 0.15±0.05 ≤2.50 0.30±0.06
Ø5.5 6.0+0.2/-0.1 0.15±0.05 ≤2.75 0.30±0.06
Ø6.0 6.5+0.2/-0.1 0.15±0.05 ≤3.00 0.30±0.06
Ø6.5 7.0+0.2/-0.1 0.15±0.05 ≤3.25 0.30±0.06
Ø7.0 7.5+0.2/-0.1 0.15±0.05 ≤3.50 0.32±0.05
Ø8.0 8.5+0.2/-0.1 0.15±0.05 ≤4.00 0.32±0.05
Ø9.0 9.5+0.2/-0.1 0.16±0.05 ≤4.50 0.34±0.06
Ø10.0 10.5+0.2/-0.1 0.16±0.05 ≤4.00 0.34±0.06
Ø11.0 11.5+0.3/-0.1 0.16±0.05 ≤4.50 0.34±0.06
Ø12.0 12.5+0.3/-0.1 0.16±0.05 ≤6.00 0.34±0.06
Ø13.0 13.5+0.3/-0.1 0.16±0.05 ≤6.50 0.34±0.06
Ø14.0 14.5+0.3/-0.1 0.16±0.05 ≤7.00 0.34±0.06
Ø15.0 15.5+0.6/-0.1 0.16±0.05 ≤7.50 0.34±0.06
Ø16.0 16.5+0.6/-0.1 0.18±0.05 ≤8.00 0.38±0.08
Ø17.0 17.5+0.6/-0.1 0.18±0.05 ≤8.50 0.38±0.08
Ø18.0 18.7±0.4 0.18±0.05 ≤9.00 0.38±0.08
Ø20.0 21.0±0.5 0.20±0.05 ≤10.00 0.42±0.08
Ø22.0 23.0±0.5 0.20±0.05 ≤11.00 0.42±0.08
Ø25.0 26.0±0.5 0.20±0.05 ≤12.50 0.42±0.08
Ø30.0 31.0±0.5 0.25±0.08 ≤15.00 0.48±0.08
Ø35.0 36.0±1.0 0.25±0.08 ≤17.50 0.48±0.08

Термоусадочная трубка 600 В

Размер Как поставляется (мм) После восстановления (мм)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
Ø2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ø2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ø3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ø3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ø4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ø4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ø5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ø5.5 6.0+0.2/-0.1 0.25±0.05 ≤2.75 0.50±0.08
Ø6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ø6.5 6.9+0.2/-0.1 0.25±0.05 ≤3.25 0.55±0.10
Ø7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ø8.0 8.5+0.2/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ø9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ø10.0 10.5+0.2/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ø11.0 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ø12.0 12.5+0.2/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ø13.0 13.5+0.2/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ø14.0 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ø15.0 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ø16.0 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ø17.0 17.5+0.3/-0.1 0.28±0.06 ≤8.50 0.58±0.10
Ø18.0 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ø20.0 20.6+0.5/-0.1 0.32±0.08 ≤10.0 0.68±0.10
Ø22.0 22.6+0.7/-0.1 0.35±0.08 ≤11.0 0.72±0.12
Ø25.0 25.6+0.7/-0.1 0.40±0.10 ≤12.5 0.78±0.12
Ø28.0 28.6+0.7/-0.1 0.40±0.10 ≤14.0 0.78±0.12
Ø30.0 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ø35.0 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
